数控砂轮修整器应用说明
数控砂轮修整器应用说明

修整器由主机、电控柜组成。

主机有两个传动轴X,Z,由伺服电机驱动,并带有防撞装置。一个高速变频主轴。

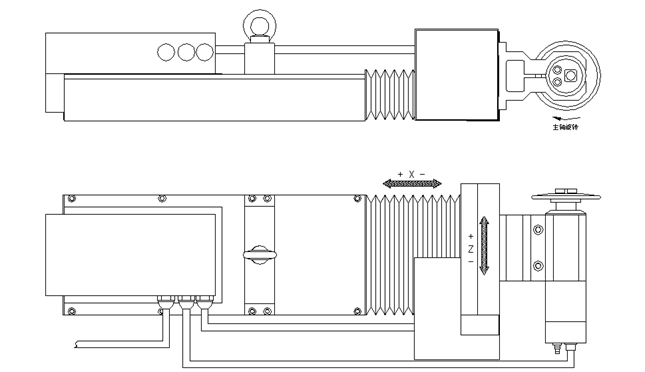

主机

电柜内安装有传动轴、主轴的驱动器和集成控制系统。


规格

电网频率                                   50/60Hz

功率因素                                    0.8

输入电压(控制系统)                        220V

允许波动                                    +10%---15%

电柜尺寸(l×w×h)                         500×500×1000mm

显示屏                                      8.4”液晶彩屏

存储容量                                    8个区的电子盘

                                            补偿数据16组

存储程序个数                                系统标准配置63个

主机外形尺寸 (l×w×h)                    630×220×125mm

主机重量                                    40Kg

X轴******行程                                110mm

Z轴******行程                                 60mm

金刚石滚轮直径                       92mm(不得小于60mm)

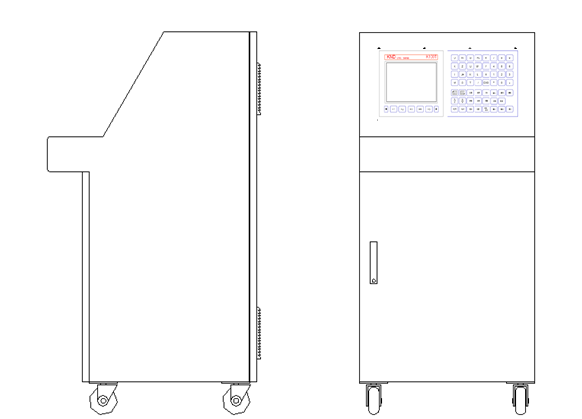

电控柜

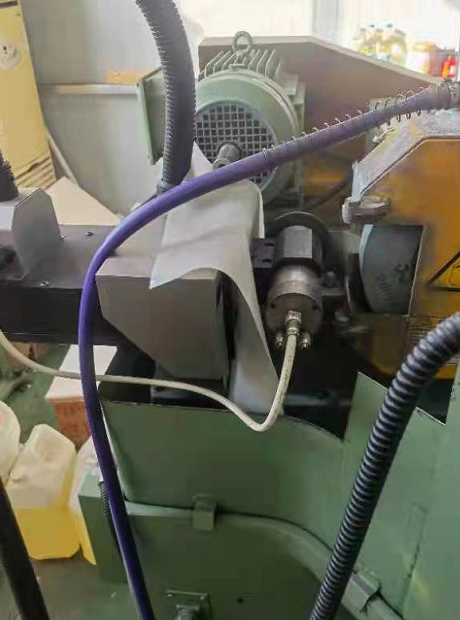

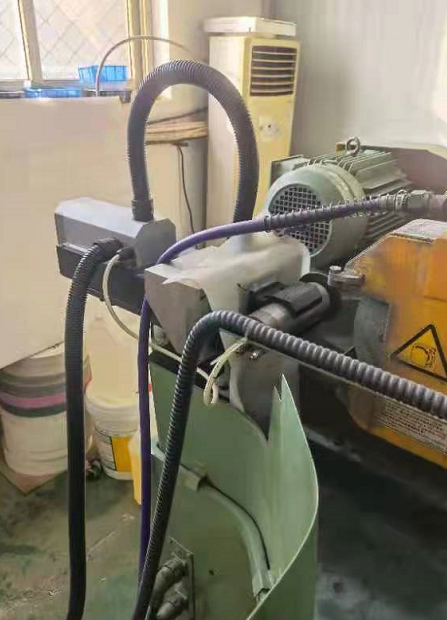

设备安装

通过安装附件将修整器安装在砂轮主轴的后侧,安装前根据滚轮的大小在砂轮罩壳上开出相应的空槽。

1.根据磨床空间确定修整器安装位置(安装后修整器主轴中心与砂轮主轴中心等高、对应平行);

2.安装附件时根据砂轮主轴找正安装基面,并用销固定;

3.在附件平面上固定修整器,且使修整器主轴与砂轮主轴平行(误差小于0.02mm);

4.连接修整器主轴冷却水循环管路;

5.将主机各电缆与电柜相对应端连接(按标识)。

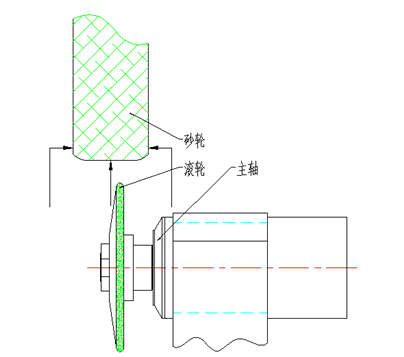

参考数控系统说明,在电动状态,用遥控器手动操作相应运动轴将滚轮分别从左、右两个方向边转动(用手拨动滚轮)、边靠近砂轮侧面,直至滚轮与砂轮轻接触,记下各位置坐标值在Z1、Z2,对Z轴坐标值并取中,将滚轮移至Z轴坐标(Z1+Z2)/2 处,此时的Z1、Z2 均为相应位置的显示值含正负号。再移动X轴将滚轮同样接近砂轮并记录坐标值X1。则该点为系统工件坐标原点坐标为〔-(X1+r),-(Z1+Z2)/2〕,r为滚轮的刀具半径值。

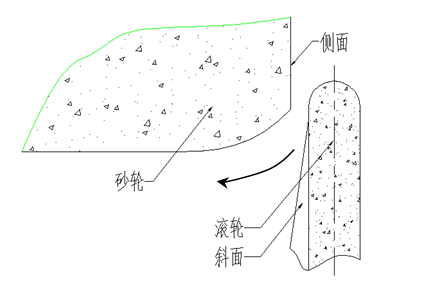

注意:滚轮从侧面接触砂轮时,应保持滚轮面的对称性,不得将X轴前进过多,否则滚轮的斜面与砂轮接触使得对中坐标不准确。左右两侧X轴进给时最好取同样的值。
