产 品 描 述：

QGS型数控金刚石滚轮修整器，采用成形滚轮对砂轮进行精修整，可用在平磨、曲轴磨、外圆磨等磨床上成形砂轮。

该装置由驱动电机、传动机构、高精度主轴、精密滚珠丝进给机构、轴向调节机构、数控柜等组成。

修整进给速度、进给量、光修时间是数字控制的，具有数字显示、前台控制、便与操作等特点，可提高工件磨削的精度和质量。

两轴联动数控砂轮修整器

简介

修整器由主机、电控柜、冷却系统组成。

主机有两个传动轴X，Z，由伺服电机驱动，并带有防撞装置。一个高速变频主轴。

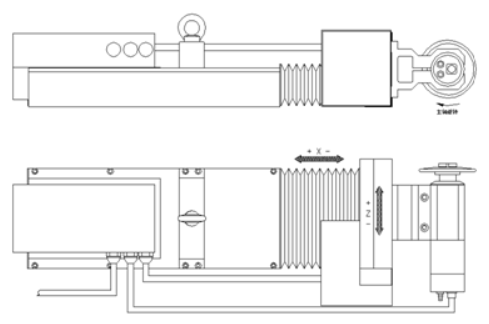

主机

电柜内安装有传动轴、主轴的驱动器和集成控制系统。

冷却泵和水箱组成的冷却系统保证主轴高速运转时的温升在许可范围内。

规格

电网频率 50/60Hz

功率因素 0.8

输入电压（控制系统） 220V

输入电压（冷却泵） 380V

允许波动 +10%---15%

电柜尺寸（l×w×h） 500×500×1000mm

显示屏 6”液晶屏

存储容量 80米/100米（4KB=100米）

8个区的电子盘

补偿数据16组

存储程序个数 系统标准配置63个

主机外形尺寸 （l×w×h） 630×220×125mm

主机重量 40Kg

X轴******行程 110mm

Z轴******行程 60mm

金刚石滚轮直径 92mm(不得小于60mm
